Le raccord O’ring est aujourd’hui le système de connexion le plus répandu en climatisation véhicule. Grâce à son joint torique en HNBR, il assure une excellente résistance aux fluides frigorigènes (R134a, R1234yf), aux huiles PAG ou POE et aux conditions de service exigeantes.
👉 Dans cet article, découvrez comment fonctionne ce raccord, les différents modèles existants, et les précautions à adopter en atelier pour garantir une étanchéité durable.
Principe du raccord O’ring
Le principe est simple mais redoutablement efficace :
- Un joint torique en HNBR (1) est logé dans une gorge légèrement conique.
- Lors du serrage de l’écrou, le joint est compressé dans une gorge conique (4) et assure l’étanchéité.
- Le tube mâle (3) vient s’insérer dans le femelle (2), garantissant le centrage de l’assemblage.
👉 Résultat : une connexion fiable, résistante aux vibrations et tolérante aux défauts d’alignement.
Les deux types de raccords O’ring mâles

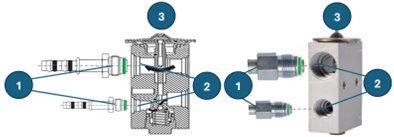

1. Le raccord mâle O’ring standard
- Équipé d’un embout comportant un joint torique.
- Vissé dans un logement femelle (ex. détendeur bloc).
- Exemple courant : raccordement entre un module 6 ou 10 et une valve d’expansion.
Légende :
1- Raccord mâle O’ring standard
2- Logement femelle
3- Un détendeur de type bloc

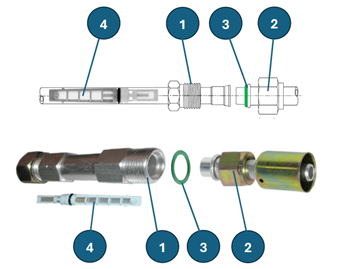

2. Le raccord mâle insert
- Conçu pour recevoir un raccord femelle O’ring avec joint intégré.
- Utilisé notamment sur les tubes à orifice calibré et sur les raccords passe-cloisons.
Légende :
1- Raccord mâle insert
2- Raccord femelle O’Ring
3- Joint O’ring
4- Orifice calibré
Dimensions des joints O’ring
Chaque module possède un joint torique spécifique en diamètre et épaisseur :
| Module | Ø intérieur (mm) | Ø extérieur (mm) | Couleur | Réf. ECOCLIM |
|---|---|---|---|---|
| 6 | 7.5 | 11 | Vert | 280A32 |
| 8 | 11 | 14.5 | Vert | 280A31 |
| 10 | 14 | 17.5 | Vert | 280A30 |
| 12 | 17.5 | 21 | Vert | 280A33 |

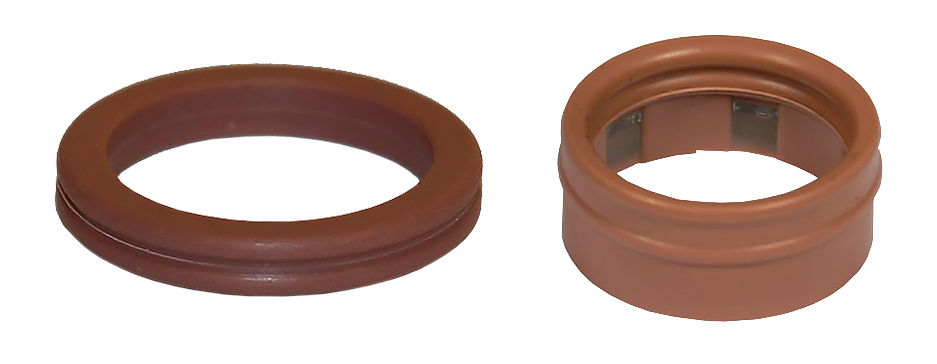

Variantes et innovations : les joints O’ring à double épaulement
Certains constructeurs (Peugeot, Fiat, DAF, Alfa Romeo, Iveco, Lancia…) utilisent des joints spécifiques :
- Double épaulement : barrière étanche évitant tout vrillage.
- Collerette parfois crantée : maintien optimal sur le tube.
👉Retrouvez les en détail dans l’épisode 16 de la saga « Avec ECOCLIM soyez raccords »
Bonnes pratiques de montage
- Ne jamais réutiliser un joint O’ring : il doit être remplacé à chaque ouverture du circuit.
- Vérifier que la gorge et les surfaces de contact sont propres et intactes.
- Toujours appliquer une goutte de spray de lubrification ECOCLIM 430A41 avant montage.
- Vérifier que le joint ne vrille pas et ne se pince pas lors du serrage.
- Respecter le couple de serrage recommandé.
Conclusion
Le raccord O’ring s’impose aujourd’hui comme la norme en climatisation véhicule grâce à sa fiabilité et sa simplicité de mise en œuvre. En adoptant les bonnes pratiques et en utilisant des joints de qualité, vous garantissez à vos clients des interventions durables et conformes.
