Flare, O’ring, Rotalock, Springlock… Le vocabulaire des raccords peut sembler complexe. Cet épisode vous aide à en comprendre les bases pour des interventions fiables.
Le rôle des raccords
Dans un circuit de climatisation automobile, les raccords jouent un rôle clé :
– ils assurent la liaison mécanique entre flexibles et composants,
– ils garantissent l’étanchéité du fluide frigorigène,
– ils résistent aux pressions et aux vibrations du moteur.
Un mauvais choix ou un montage inadapté peut provoquer des fuites immédiates ou une défaillance différée.

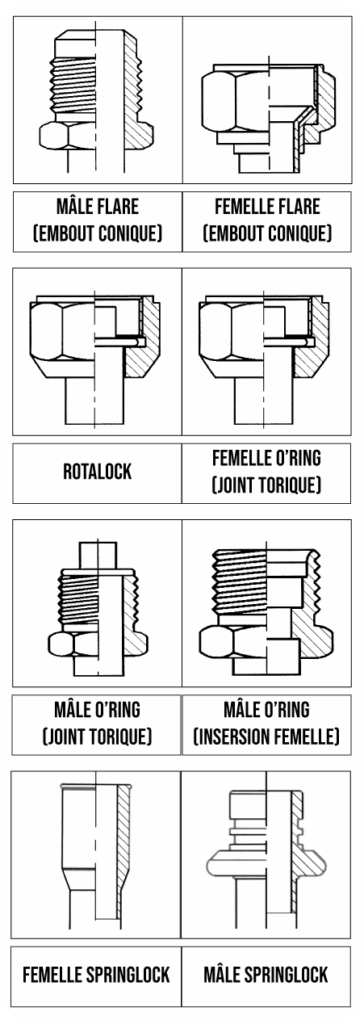

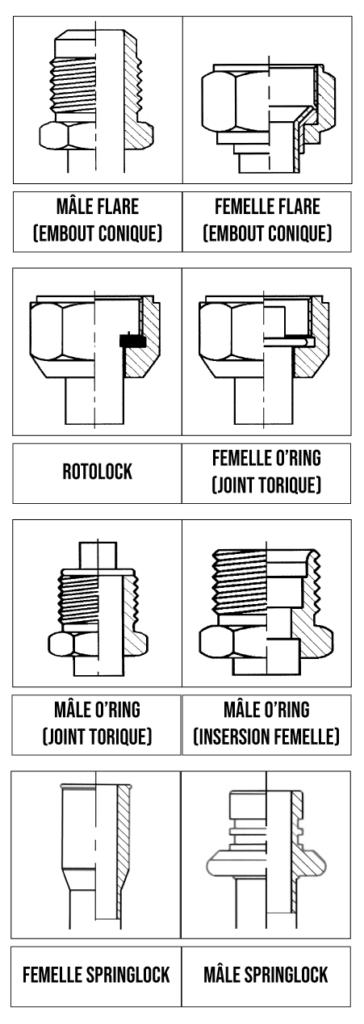

Les 4 grands principes de raccordement
Pour simplifier, on distingue quatre familles principales de raccords dans les systèmes de climatisation automotive :
- Raccord Flare
- Étanchéité métal contre métal par cône mâle/femelle.
- Désormais réservé aux systèmes anciens.
- Raccord O’ring
- Étanchéité par joint torique HNBR.
- Standard actuel sur la majorité des véhicules.
- Raccord Rotalock
- Utilisé sur compresseurs pour HP et BP de grand diamètre.
- Étanchéité par joint plat en PTFE ou composite.
- Raccord Springlock
- Connexion rapide avec ressort de verrouillage.
- Fréquent sur véhicules américains, plus rare en Europe.
Points communs et différences
- Tous doivent garantir une étanchéité durable malgré les contraintes thermiques et mécaniques.
- Chaque principe a ses avantages (simplicité, rapidité, compacité) et ses limites (sensibilité aux vibrations, normes spécifiques, outillage requis).
- Les constructeurs choisissent en fonction de la conception moteur et des espaces disponibles.
Bonnes pratiques professionnelles
- Identifier correctement le type de raccord avant toute intervention.
- Respecter les recommandations de montage : joints neufs, surfaces propres, lubrification adaptée, couple de serrage correct.
- En cas de doute : consulter les références ECOCLIM pour sélectionner le modèle exact.
Conclusion
Maîtriser l’art du raccord, c’est éviter la plupart des fuites en atelier. Dans le prochain épisode, nous détaillerons le raccordement Flare : fonctionnement, limites et précautions de montage.
