Au-delà des standards (Flare, O’ring, Rotalock, bride, Springlock), les raccords spéciaux répondent à des besoins d’installation, de maintenance et de retrofit. Dans cet épisode, focus sur les passe-cloisons, les coupleurs (raccords rapides) et les adaptateurs.
Pour un rappel sur les flexibles et modules, consultez Flexibles de clim : l’essentiel. Et pour chaque interface : Raccord Flare · Raccord O’ring · Raccord Rotalock · Raccord par bride · Raccord Springlock.
Passe-cloisons : traverser une paroi en toute sécurité
Les raccords passe-cloisons permettent le passage du fluide frigorigène à travers une cloison (tablier, compartiment, capotage), tout en assurant fixation mécanique et étanchéité.
▪️Disponibles en version à visser, à sertir ou à colliers, pour s’adapter au profil de flexible (standard, réduit, Master) et au module (6/8/10/12).
▪️Idéals pour organiser les trajets de conduites rigides/flexibles et sécuriser les traversées.
👉 Trouvez rapidement la bonne référence via le moteur de recherche ecoclim.net en tapant « PASSE CLOISON ».
Coupleurs (raccords rapides) : connecter / déconnecter sans fuite
Les coupleurs (dits raccords rapides) servent à connecter/déconnecter un flexible au circuit sans perte de fluide et sans risque pour le technicien.
▪️Clapet interne : il s’ouvre uniquement une fois branché → étanchéité assurée lorsqu’il est débranché.
▪️Différenciation HP/BP : les coupleurs BP ont un Ø plus large que les HP pour éviter les erreurs.
▪️Joints HNBR compatibles R134a et R1234yf, ainsi qu’huiles PAG/POE.
▪️Versions à visser ou à sertir, avec accessoires (capuchons, obturateurs, joints, etc.).
👉 Recherchez vos références sur ecoclim.net : mot-clé « COUPLEUR ».

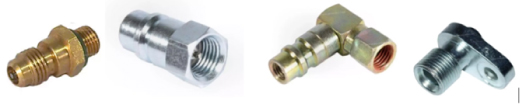

Adaptateurs : changer d’interface, de filetage, d’angle
Les raccords adaptateurs permettent de :
▪️Passer d’un type d’interface à un autre (ex. Flare → O’ring).
▪️Adapter filetages (SAE, UNF, NPT, ACME), diamètres, angles.
▪️Raccorder certains compresseurs (sorties à bride/rotalock) selon configuration.
▪️Retrofit : adapter anciennes prises de charge R12 vers R134a (kits dédiés).
👉 Cherchez « ADAPTATEUR » sur ecoclim.net pour les trouvez facilement.
Filetages courants en climatisation véhicule

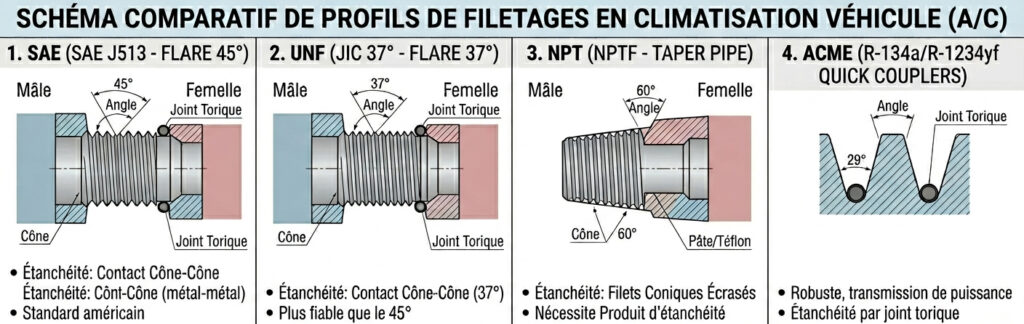

| Appellation | Description |
| SAE | Raccord Flare normalisé par la Society of Automotive Engineers (diamètre + filetage). |
| UNF | Filetage fin en filets par pouce (ex. 7/16″-20 UNF = Ø 7/16″, 20 TPI). |
| NPT | Filetage conique (conicité ~1°47’). Ex. 1/4″ NPT ≈ Ø nominal 13,7 mm côté majeur. |
| ACME | Filetage trapézoïdal à angle 29° et pas spécifique. |
Quand choisir quoi ? (repères rapides)
▪️Passe-cloison : traversée de paroi + maintien mécanique + positionnement propre des lignes.
▪️Coupleur : opérations fréquentes de connexion/déconnexion sans perte de fluide (maintenance, bancs d’essai).
▪️Adaptateur : compatibilité interface/filetage/angle lors d’un remplacement de composant ou d’un retrofit.
Bonnes pratiques atelier
▪️Identifier d’abord l’interface côté composant : Flare, O’ring, Rotalock, Bride, Springlock.
▪️Ne jamais réutiliser les joints (O’ring/coupleurs) : remplacer à chaque ouverture.
▪️Lubrifier au montage (goutte d’ECOCLIM 430A41) pour éviter vrillage/pincement et faciliter l’insertion.
▪️Respecter couples de serrage et propreté des portées/gorges.
▪️Différencier HP/BP (couleurs/Ø, capuchons) et poser les obturateurs hors service.
▪️Tester l’étanchéité après intervention (pressurisation/traceur/vidange + tirage au vide).
▪️Documenter le filetage et l’interface retenus dans l’OT (gain de temps en SAV).
Conclusion
Les raccords spéciaux complètent vos montages : passe-cloisons pour sécuriser les traversées, coupleurs pour travailler sans pertes, adaptateurs pour rendre compatibles interfaces et filetages. En les associant aux bonnes pratiques et aux joints adaptés, vous gagnez en fiabilité, sécurité et productivité.
