Dans un atelier de climatisation, la polyvalence est une obligation, mais la précision est une règle d’or. Entre les raccords Springlock, les flexibles à sertir et les lignes rigides à braser, chaque liaison impose sa propre technicité.
Ce guide complet passe en revue l’outillage spécifique indispensable pour maîtriser chaque geste métier, éviter les erreurs de montage et garantir une étanchéité irréprochable sur chaque circuit.

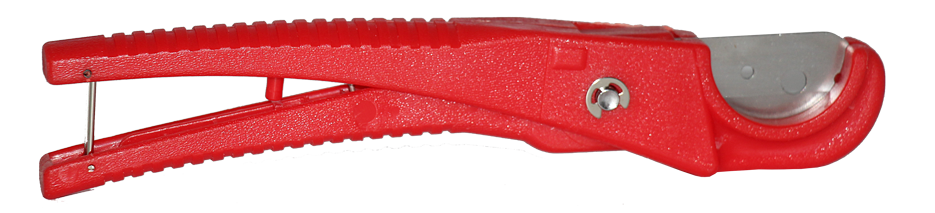

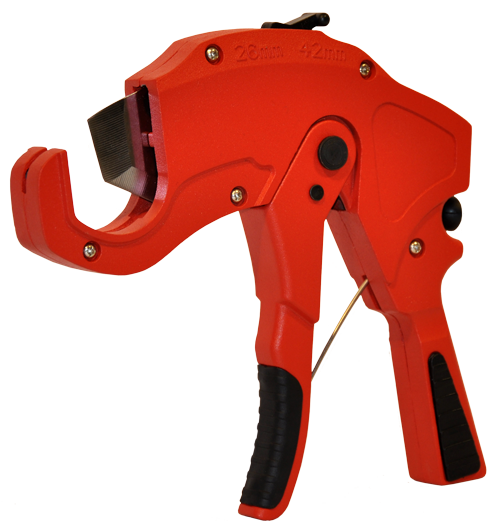

Couper un flexible : critères de qualité
Pour garantir une étanchéité irréprochable dès la première étape, votre coupe doit répondre à trois impératifs : elle doit être droite, propre et parfaitement ronde. Voici pourquoi ces détails font toute la différence :
▪️Une coupe parfaitement droite (perpendiculaire) : C’est la condition sine qua non pour que la jupe du raccord vienne buter correctement contre le flexible. Une coupe en biais empêche cet emboîtement total, créant un point de faiblesse et un risque de fuite immédiat.
▪️une coupe propre, sans copeaux : La propreté est l’alliée du circuit de clim. Si des débris ou des copeaux de gomme migrent à l’intérieur lors de la coupe, ils contaminent l’huile et le fluide, risquant d’endommager les composants sensibles comme le compresseur ou le détendeur.
▪️Le respect de la forme (zéro ovalisation) : Un outil inadapté écrase le flexible. Cette ovalisation décolle les couches internes du tuyau. Même si le sertissage semble réussi en surface, la structure interne est compromise, ce qui provoquera inévitablement une fuite différée dans les mois suivants.
Outils recommandés :
Sertissage des raccords : maîtriser la déformation
Le sertissage est une opération critique :
▪️Un sertissage trop fort: Un écrasement trop prononcé augmente fortement le risque d’une perte d’étanchéité. Le risque de déchirer le flexible contre le tube cannelé à l’intérieur, ou à l’extérieur sur la jupe est élevé.
▪️Un sertissage trop faible : Si la déformation est insuffisante, le fluide finira par s’infiltrer entre le flexible et le raccord, provoquant des suintements graisseux caractéristiques.

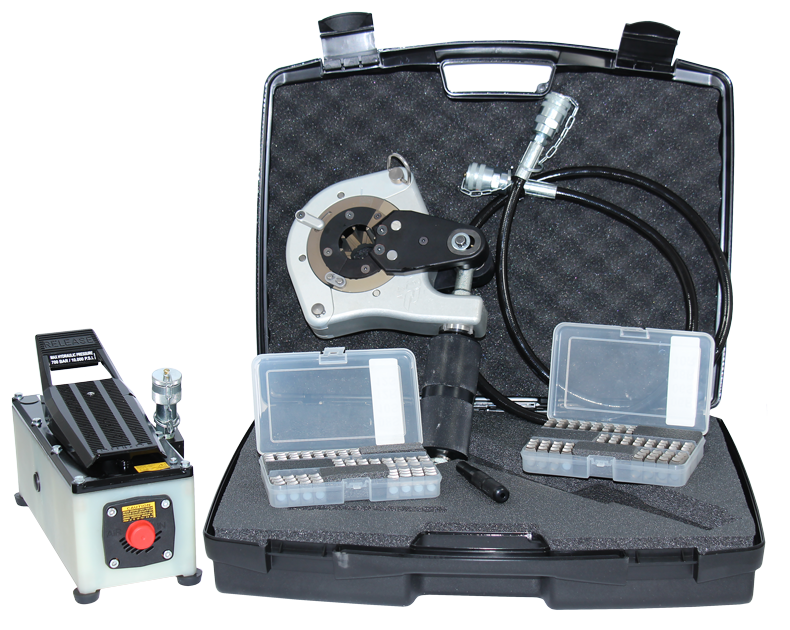

L’outil pro : Les sertisseuses ECOCLIM, qu’elles soient hydrauliques manuelles pour les dépannages en extérieur ou pneumatiques pour l’atelier, permettent un contrôle précis du diamètre de sertissage. Elles sont parfaitement adaptées aux modules 6 à 12, acier et aluminium, sur flexibles standard ou réduits.
Raccords spécifiques : utilisez les bons outils

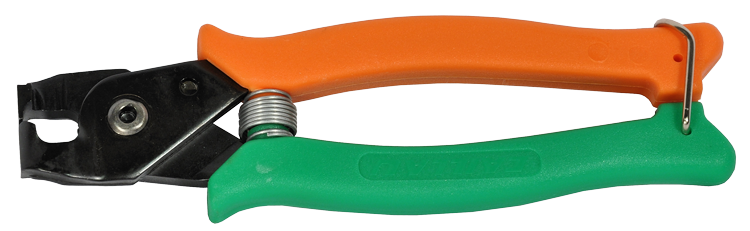

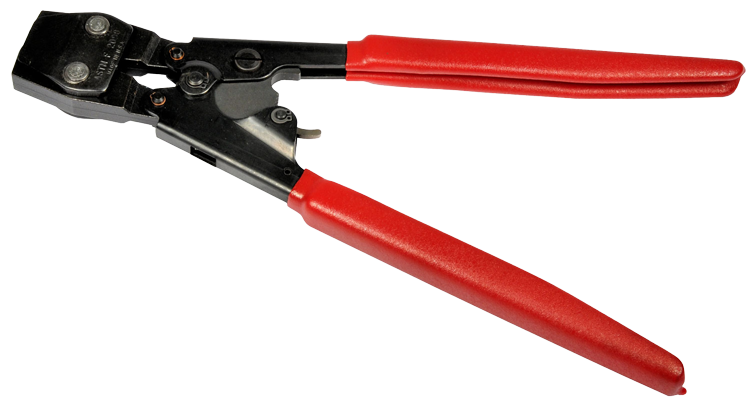

Les raccords à colliers (Burgaclip & Frigoclic)
Oubliez les pinces universelles ou les tenailles de chantier. Ces raccords exigent une force répartie pour ne pas abîmer les crans des colliers. L’utilisation des pinces dédiées assure une prise ferme sans dégrader le composant.

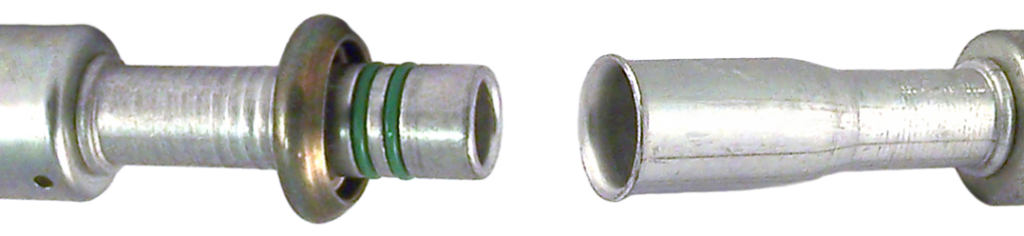

Le démontage Springlock : la précision avant la force

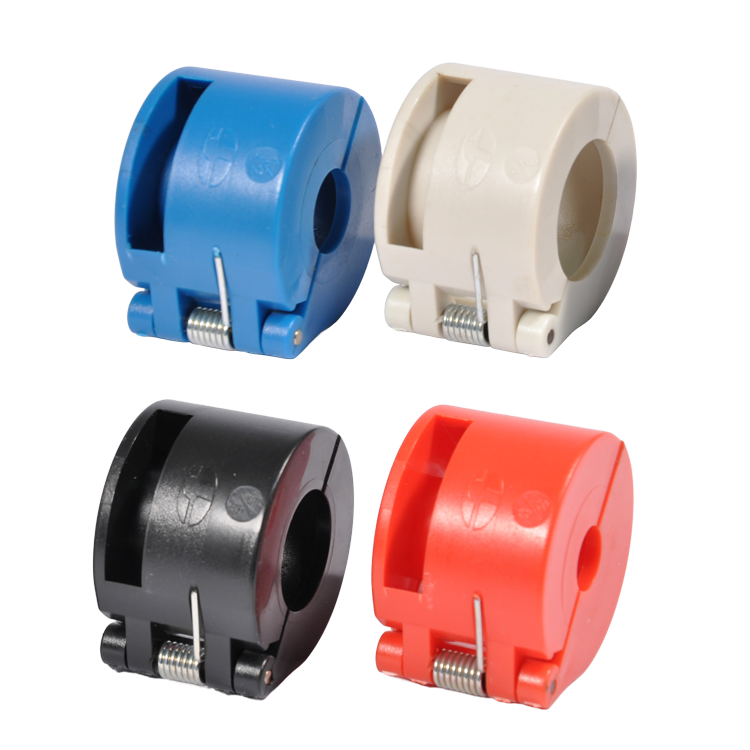

Un raccord Springlock sans écrou ne se démonte pas avec un outillage conventionnel. Il faut écarter le ressort de verrouillage avec un outil dédié.
→ Revoir le principe : Raccord Springlock.
Rappel métier : Chaque diamètre possède son code couleur (Rouge pour le module 6, Bleu pour le 8, etc.). Utiliser la bague de déverrouillage appropriée, c’est préserver l’intégrité du ressort et permettre un remontage sécurisé.
En cas de défaut d’étanchéité des raccords Springlock détériorés voir l’article Raccord Springlock climatisation auto : fonctionnement et kits de réparation
Réparer les lignes rigides
Le soudo-brassage
La réparation d’un tube en aluminium ou en acier ne s’improvise pas. 80 % de la réussite d’une brasure dépend de la préparation :
▪️Toujours les mêmes matériaux : ne jamais mélanger acier ↔ aluminium.

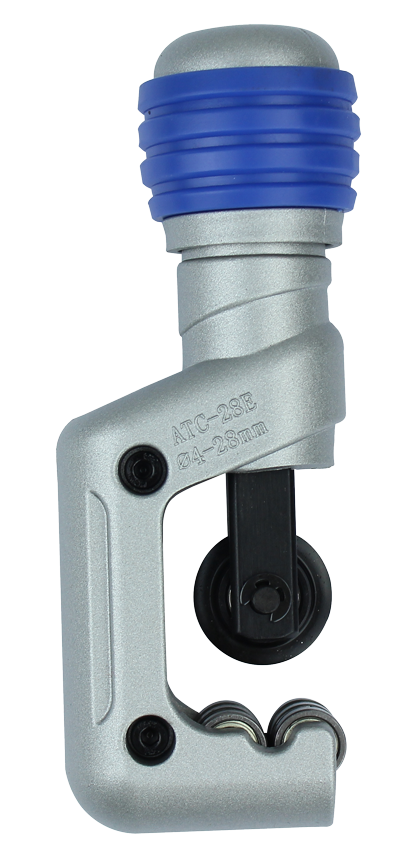

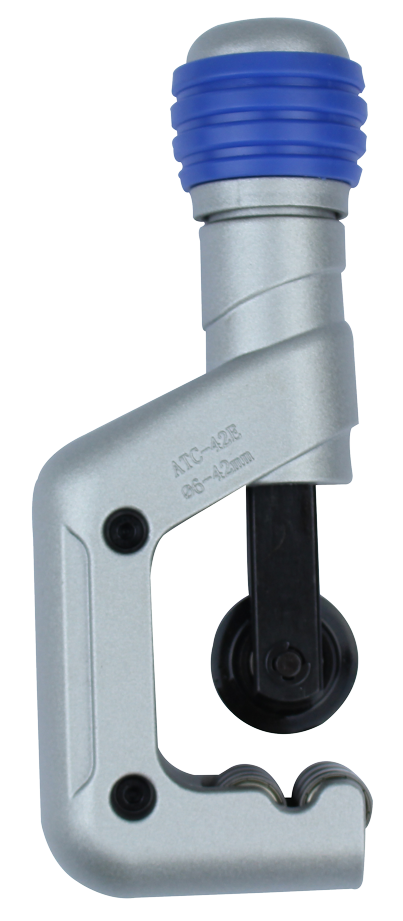

▪️Coupes franches : Elles se font uniquement au coupe-tube.

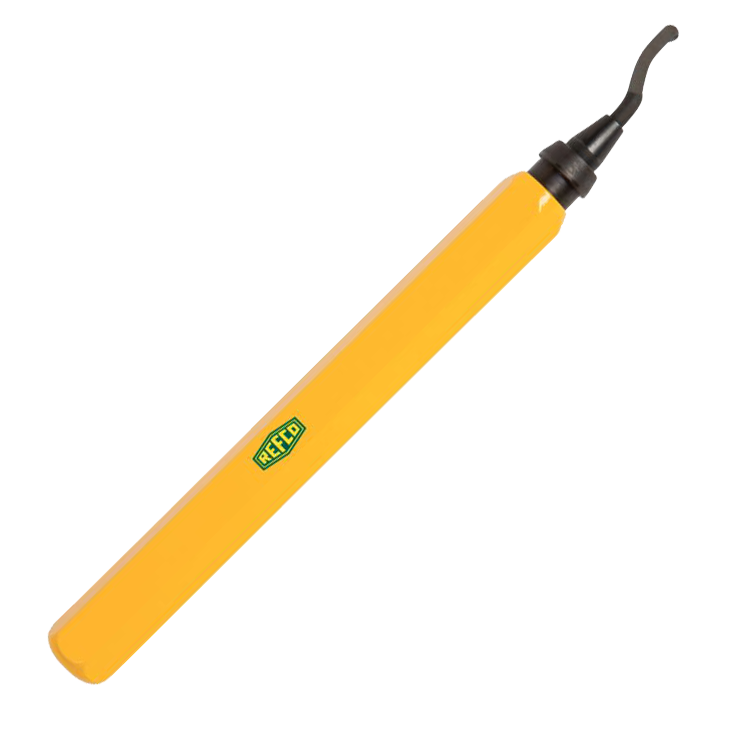

▪️Ébavurage : il est systématique à l’intérieur et à l’extérieur.

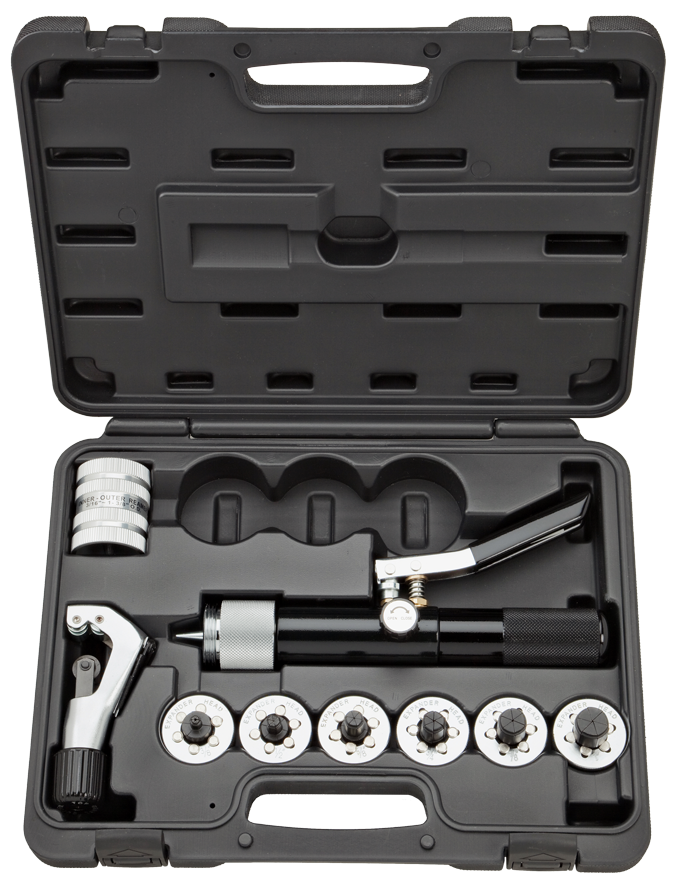

▪️L’emboîture (si nécessaire) : pour un soudo-brasage solide, l’emboîture doit être ajustée. Sur l’aluminium, elle se fait à froid, tandis que l’acier nécessite une chauffe à rouge.
Rappel du soudeur : La brasure n’est pas un collage. C’est la capillarité qui fait le travail. Chauffez toujours la pièce la plus massive en premier et laissez le métal d’apport filer naturellement autour du raccord.
Pour en savoir plus sur le soudo-brasage lisez l’article sur les lignes rigides.
La réparation sans soudure
Pour assembler deux tubes (Ø identiques ou différents) sans soudure :
▪️Raccords manchons (A), manchons réduits (B), Tés (C).

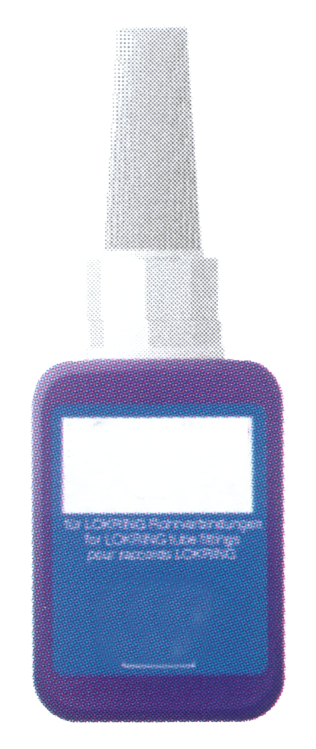

▪️Application d’une colle sur chaque extrémité ; sertissage avec pince dédiée.

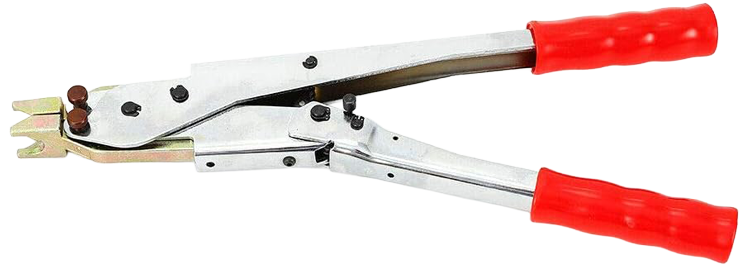

▪️Le sertissage des lignes rigides : l’emploi d’une pince de sertissage est incontournable (jeux de mors disponible : Ø 9–11 mm, Ø 12–14 mm, Ø 18–19 mm)

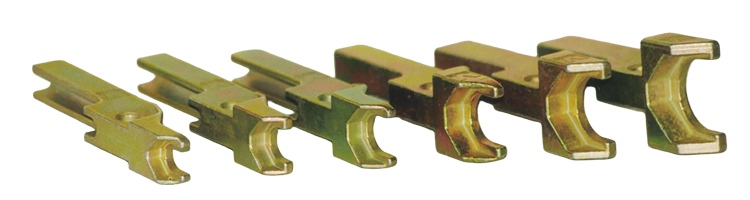

Jeux de mors pour pince à sertir
(Ø 9–11 mm : 400B43, Ø 12–14 mm : 400B44,
Ø 18–19 mm : 400B45, Ø 20–22 mm : 400B46)
Bonnes pratiques atelier
▪️Toujours vérifier l’interface côté composant : Flare · O’ring · Rotalock · Bride · Springlock.
▪️Mesurer précisément (Ø, module) avant choix des mors/outils.
▪️Respecter les diamètres de sertissage prescrits (contrôle au pied à coulisse).
▪️Utiliser uniquement les pinces dédiées.
▪️Préparer impeccablement avant brasage (coupe, ébavurage, dégraissage).
▪️Tester l’étanchéité après intervention, archiver mesures & références dans l’OT.
Conclusion
Un outillage parfaitement adapté et maîtrisé est la meilleure assurance d’une étanchéité durable et d’un circuit fiable. Pour aller plus loin, nous détaillerons dans le prochain épisode la réfection des filetages : choix des tarauds/filères, inserts, pâtes et couples.
👉 Prochain épisode (EP. 14) : Filetages : réparer et fiabiliser.
